Шины электротехнические. Таблица допустимого тока алюминиевой шины

Электротехническая шина — это токопроводящий элемент в виде плоской полосы, предназначенный для распределения электрического тока внутри системы. В зависимости от условий эксплуатации применяются шины из меди или алюминия. Основное отличие алюминиевой электротехнической шины от медной заключается в том, что для передачи одинаковой токовой нагрузки она требует большего сечения. При этом алюминий легче меди, устойчив к коррозии, дешевле и обладает достаточной проводимостью для большинства задач. Именно поэтому среди всех материалов, применяемых в производстве электротехнических шин, алюминий занимает особое место.

Для чего нужна алюминиевая шина?

Алюминиевая шина используется как основной проводящий элемент в распределении нагрузки между частями оборудования. Она обеспечивает стабильную работу при высоких токах, допускает прямое подключение оборудования без использования промежуточных элементов и благодаря открытому профилю эффективно отводит тепло.

Форма, сечение и тип сплава подбираются в зависимости от силы тока, условий охлаждения, режима работы и требований к монтажу. На практике это позволяет точно рассчитывать параметры шины под конкретные технические задачи без избыточных запасов по сечению.

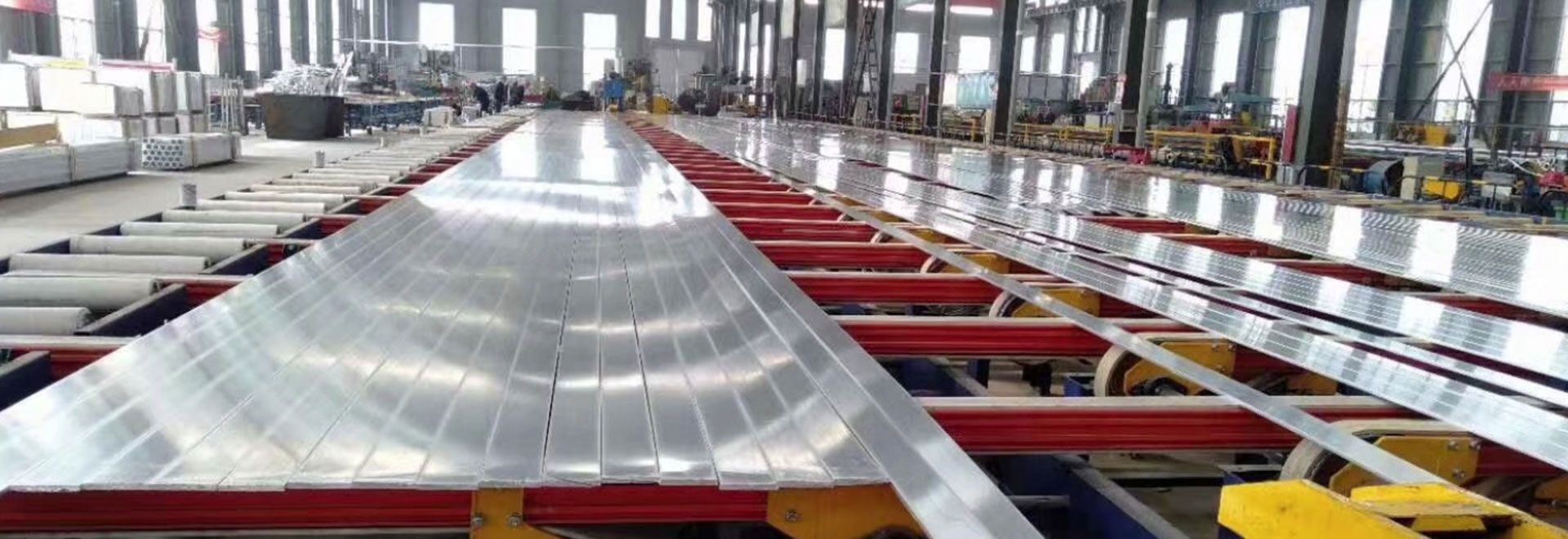

Изготавливаемые методом экструзии или прокатки, алюминиевые шины легко адаптируются под конкретные технологические задачи и используются в различных сферах, от медицины до авиации:

• Медицинская отрасль: оборудование и инструменты;
• Самолётостроение: корпуса и детали летательных аппаратов;
• Строительство: каркасы и архитектурные элементы;
• Коммерческий транспорт: рамы вагонов и контейнеров;
• Потребительские товары: посуда, мебель, техника;
• Электротехника: конденсаторы, радары, антенны и пр.

Но все же, самое широкое применение алюминиевые шины нашли в электротехнической отрасли: в устройствах высокого и низкого напряжения, распределительных щитах, магистральных линиях и промышленном оборудовании.

Какие бывают алюминиевые шины?

В промышленности чаще всего используются шины прямоугольного сечения, но также встречаются плоские, гнутые и специально формованные варианты. Наиболее распространены профили толщиной от 3 до 10 мм и шириной до 120 мм. Тип и форма шины напрямую связаны с её способностью выдерживать определённую токовую нагрузку и обеспечивать нужную пропускную способность, особенно в условиях интенсивной эксплуатации.

Сколько ампер держит алюминиевая шина?

Пропускная способность шины напрямую зависит от её сечения, материала и условий эксплуатации. При расчётах учитываются не только размеры профиля, но и температурный режим, способ установки и наличие вентиляции. В условиях естественного охлаждения (без принудительного обдува или жидкостного отвода тепла) ориентируются на стандартные показатели.

Ниже приведена ориентировочная таблица, отражающая допустимый ток алюминиевой шины при длительной работе. Эти значения используются как отправная точка при подборе сечения под заданную нагрузку.

Эти значения позволяют ориентироваться при проектировании шинных систем, но в каждом конкретном случае расчёт уточняется с учётом рабочих условий. При необходимости подбирается сечение с запасом по нагреву или используется активное охлаждение.

«Алюпро» предлагает электротехнические шины без покрытия в следующих размерах: ширина – от 40 мм до 140 мм, высота – от 4 мм до 23 мм. Изделия могут быть изготовлены из мягкого (АД0) или из твердого (АД31) сплавов. Все алюминиевые электротехнические шины производим под заказ от 300 кг. Срок доставки от 5 рабочих дней.

Если Вы не уверены, какие именно шины выбрать, наши специалисты по продажам и инжинирингу всегда готовы подобрать правильные продукты и решения в соответствии с вашими потребностями.
